鋼球加工中燒傷的分析與控制(一)
鋼球燒傷的簡介與表現(xiàn)特征
熊鋒 湖北 宜昌
《軸承》2010年2期
摘要:對鋼球加工中產(chǎn)生的磨削燒傷的特征、原因、機(jī)理進(jìn)行分析,提出了控制鋼球磨削燒傷的一系列有效措施。
關(guān)鍵詞:滾動軸承;鋼球;燒傷;控制;壽命
鋼球磨削燒傷是鋼球加工中易產(chǎn)生的一種較嚴(yán)重的表面缺陷,成品鋼球出現(xiàn)燒傷會大大降低鋼球的壽命。當(dāng)前,隨著市場對軸承可靠性和壽命的要求越來越高,提高鋼球本身的壽命和可靠性也倍受行業(yè)關(guān)注與重視。其中鋼球燒傷控制已成為各鋼球廠努力提高鋼球壽命的措施之一。但鋼球燒傷產(chǎn)生環(huán)節(jié)較多,人為因素影響較大,成品外觀不好識別?,F(xiàn)就鋼球加工中燒傷產(chǎn)生的原因進(jìn)行分析并探討其控制措施。
1 鋼球燒傷的表現(xiàn)特征
鋼球燒傷一般只有通過冷酸洗后才能正確辨別,其在冷酸洗的濕潤狀態(tài)下呈現(xiàn)為灰黑色或灰白色。嚴(yán)重的光球燒傷球可直接看出呈淺蘭色或黃褐色,俗稱變色球。
鋼球燒傷根據(jù)其形態(tài)可分為點(diǎn)狀燒傷、線狀燒傷和片狀燒傷(包括兩極燒傷和全球燒傷)。根據(jù)其性質(zhì)可分為回火燒傷和淬火燒傷。

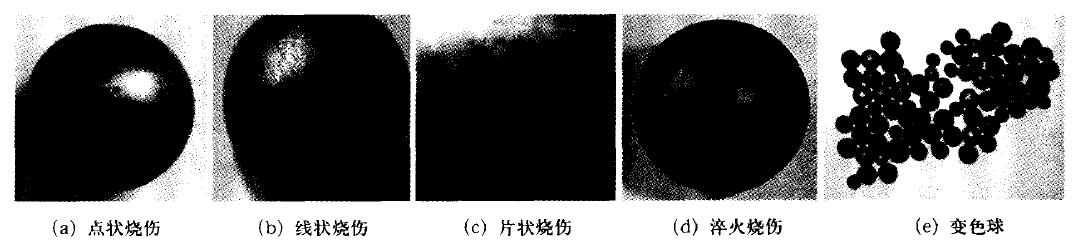

鋼球燒傷的表現(xiàn)特征如圖1所示。
