國內外軸承鋼的現狀與發展趨勢(一)

中國高端軸承的需求分析

1 中國高端軸承的需求分析

對國內外高端軸承的應用調查表明,作為準高速鐵路客車和高速鐵路客車最為關鍵的部件之一的專用配套輪對軸承,全部需要從國外進口,嚴重制約了國內高速鐵路客車產業的健康和持續發展[8];國外汽車變速箱軸承使用壽命最低50萬km,而國內同類軸承壽命約10萬km,且可靠性、穩定性差[9];風電用軸承的使用壽命要求達到20年,國內目前依然沒有能力提供2MW以上風電機組的增速器軸承和主軸軸承[10]。國外高速精密機床主軸軸承高速性能指數 Dn 值可達到 4 × 106 r/min,而中國同類產品 Dn 值最高不超過 2.5 × 106 r/min [11]。作為航空發動機的關鍵基礎零部件,國外正在研發推力比為15~20的第3代航空發動機軸承,準備在2020年前后裝配到第5代戰機,而中國則在進行第2代航空發動機軸承的研發[12]。

1.1 航空發動機軸承

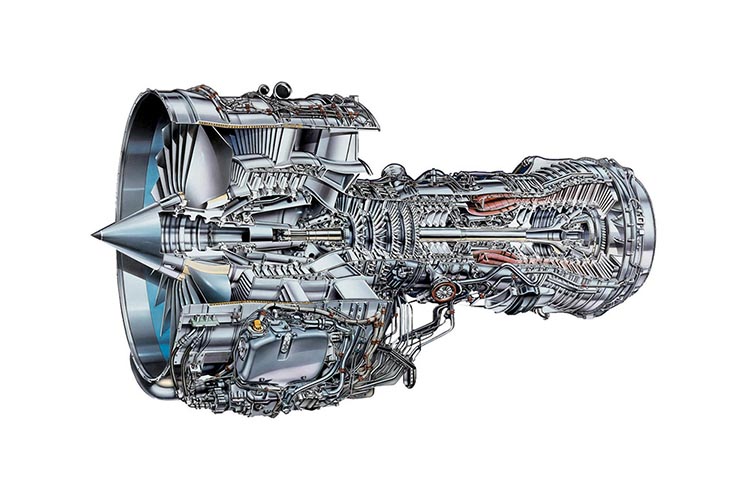

國外v2500航空發動機

國外v2500航空發動機

近半個世紀以來,美國航空發動機技術在快速發展,軍用發動機的推重比從開始的2~3級提高到7~8級(第1代航空發動機)、10~12級(第2代航空發動機),再到正在研發的15~20級(第3代航空發動機)的發展歷程[13]。作為航空發動機關鍵基礎件的

主軸軸承和齒輪,其壽命與可靠性與國外相比存在較大差距,成為制約中國航空發動機的主要因素之一。軸承材料的性能,是決定軸承使用壽命和可靠性的關鍵因素之一。目前國外軸承采用的軸承鋼從20世紀中期至今已發展3代[14],包括常溫(小于150 ℃)使用的第1代,如軸承鋼52100;中溫(小于350℃)使用的第2代,如M50和 M50Nil(軸承鋼內外圈)。近10年來美國研發了第3代航空發動機用軸承齒輪鋼,其代表性鋼種為耐500℃的高強耐蝕軸承鋼 CSS-42L和耐350 ℃高氮不銹軸承鋼 X30(Cronidur 30)。但目前中國仍然普遍使用第2代軸承鋼。為了推動中國高功重比、長壽命和高可靠性航空發動機的成功研發,需要對航空發動機用耐高溫、耐腐蝕、長壽命和高可靠性的第3代耐高溫耐腐蝕軸承鋼進行深入系統的研究。

1.2 中高檔轎車用軸承

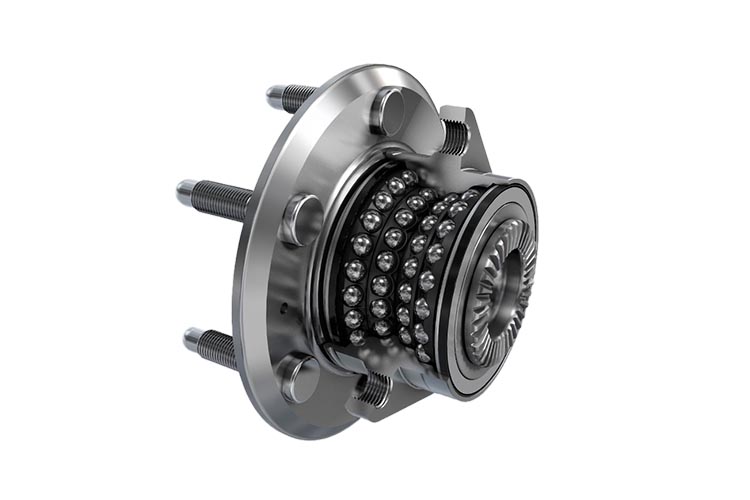

第三代輪轂軸承單元

第三代輪轂軸承單元

據有關資料統計[15],比例為40% 的滾動軸承應用于汽車且約占軸承行業產值的1/3。近年來,隨著汽車工業的發展和對汽車性能要求的不斷提高,汽車軸承向著小型化、輕量化、高速化和高效率化及使用條件越來越苛刻的方向發展。中國汽車產量已從2005年的500多萬輛增加到2015年的2400多萬輛,預計2030年中國汽車產量將達到3500萬輛,汽車用軸承的產值將達到近900億元。但目前國產汽車用變速箱的壽命為10萬 km,遠遠低于國外的50萬km,導致中國高檔轎車變速箱全部從國外進口。對于汽車輪轂軸承,中國目前處于廣泛應用的第1代和第2代輪轂軸承(球軸承)和研發第3代輪轂軸承的階段[16]。第3代輪轂軸承單元的主要優點是可靠、有效載荷間距短(剛性高)、易安裝、無需調整、結構緊湊等。而第3代輪轂軸承單元在歐洲已廣泛應用。目前中國引進車型大多采用這種輕量化和一體化結構輪轂軸承。另外隨著現代汽車的節能需求,變速箱結構更簡單、質量更輕、可靠性更高和噪聲更低。而目前國產轎車用中高檔自動變速箱及CVT無級變速箱等還主要依靠進口[17]。除了軸承設計和加工制造以外,像GCr15、S55C、42CrMo和G20CrNiMo等真空脫氣軸承鋼的夾雜物與碳化物的質量控制水平低,也嚴重影響了國產汽車用軸承的壽命與可靠性。

1.3 軌道交通用高端軸承

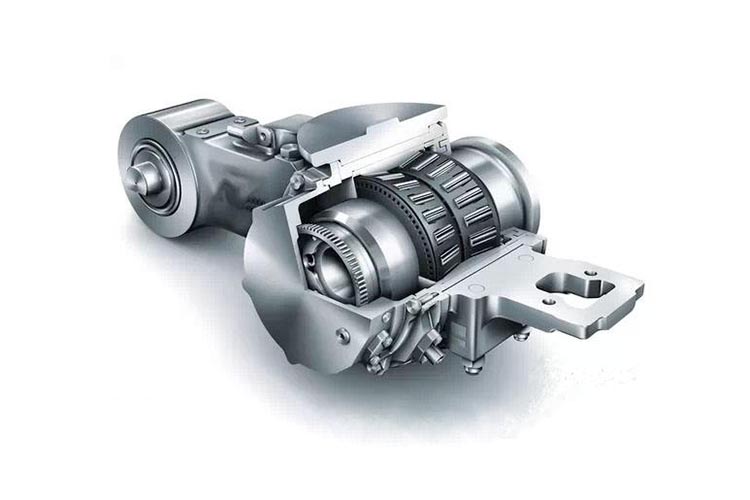

舍弗勒(Schaeffler )高鐵軸承

舍弗勒(Schaeffler )高鐵軸承

軌道交通車輛主要包括高速鐵路客車、重載貨車及城市軌道車輛。目前世界高速鐵路客車發展越來越迅速,運行速度越來越高(最高時速420 km/h)。因其能源消耗與環境污染是航空運輸?shù)?/5,是汽車運輸?shù)?/10,成為未來綠色環保的主要交通工具[18]。隨著中國鐵路貨車單車載重達到70 t級、時速向120 km邁進和壽命達到150萬 km的發展,鐵路軸承需要更高的承載能力、更長的使用壽命和更高的可靠性。目前中國鐵路重載列車用軸承全部采用國產電渣重熔G20CrNi2MoA滲碳鋼制造,其成本遠遠高于國外采用超高純 真空脫氣軸承鋼材料。另外目前中國電渣鋼中的氧的質量分?jǐn)?shù)最低僅僅達到 (15~30) × 10-6,導致電渣軸承鋼中的夾雜物含量也遠遠高于氧的質量分?jǐn)?shù)為 (4~5) × 10-6的國外超高純真空脫氣軸承鋼。因此有必要開發超高純真空脫氣軸承鋼以替代電渣鋼,實現中國重載鐵路貨車軸承的低成本、長壽命和高可靠性。另外城市軌道交通進入史無前例的快速發展階段,公共軌道交通已成為在城市和市郊區域的擁擠街道中代替汽車的主要選擇。但目前國內地鐵用軸承長期被國外SKF、NTN、FAG、TIMKEN、NSK等國際知名企業壟斷。

目前國外(日本、歐洲與美國)對超高純軸承鋼(EP鋼)的真空脫氣冶煉技術、夾雜物均勻化技術(IQ鋼)、超長壽命鋼技術(TF鋼)、細質化熱處理技術、表面超硬化處理技術和先進的密封潤滑技術等的研究比國內系統深入,而且已經應用到軸承的生產和制造,從而大幅度提升了軸承的壽命與可靠性。而中國所用電渣軸承鋼不僅質量水平低于國外高端真空脫氣軸承鋼,而且成本也比真空脫氣鋼高出2000~3000元/噸,所以未來中國需要開發超高純、細質化、均勻化與質量穩定的真空脫氣軸承鋼代替目前采用的電渣軸承鋼,需要進行以真空脫氣軸承鋼為材料的軌道交通軸承的模擬設計、加工制造、密封潤滑和應用研究,以實現高速鐵路客車、重載貨車及城市軌道車輛用軸承的低成本化與國產化。

1.4 大型精密高速數控機床用軸承

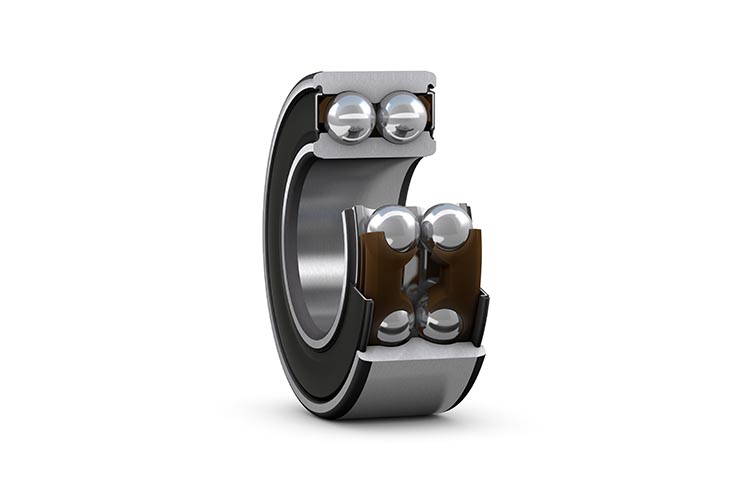

數控機床用角接觸球軸承

數控機床用角接觸球軸承

中國高速電機主軸存在的主要問題是軸承壽命低。國外公司通過對鋼材、滾動體、保持架、潤滑和密封方面進行研究,推出了Dn值達到4.0×106 r/min的超高速角接觸主軸軸承[19]。為滿足磨削等一些惡劣環境的要求,一些公司還推出了帶有非接觸密封的精密主軸軸承以及密封元件等。國外一些公司可提供注入適量潤滑脂的密封主軸軸承,用戶使用時不需要清洗和加入潤滑脂,便于裝配,避免污染,達到長壽命。與國外機床軸承對比,國產軸承存在精度儲備量低、精度不穩定、短期喪失原有精度;軸承溫升高;因材質和熱處理因素導致軸承壽命低;尺寸允差離散度偏大和配對角接觸軸承的預載荷偏差量大等等一系列問題[20]

可以看出,作為高端裝備之母的機床軸承在模擬設計、加工制造、密封潤滑以及軸承材料等方面全面落后于國外。在軸承用鋼材質量控制技術方面,中國使用的高端真空脫氣軸承鋼的質量一般只能達到國外Z級鋼的水平,迫切需要開發超純凈軸承鋼(相當于EP鋼)以及更高級別的SHX鋼來滿足高精度高速機床軸承的使用要求。要加速中國加工制造業的發展,高檔精密機床用軸承的系統化研究應該成為中國高端裝備基礎件研發的重中之重,這包括超高純軸承鋼冶煉技術研發、長壽命新材料技術(SHX)、高精度加工和先進熱處理技術等。

1.5 大型薄板軋機設備用軸承

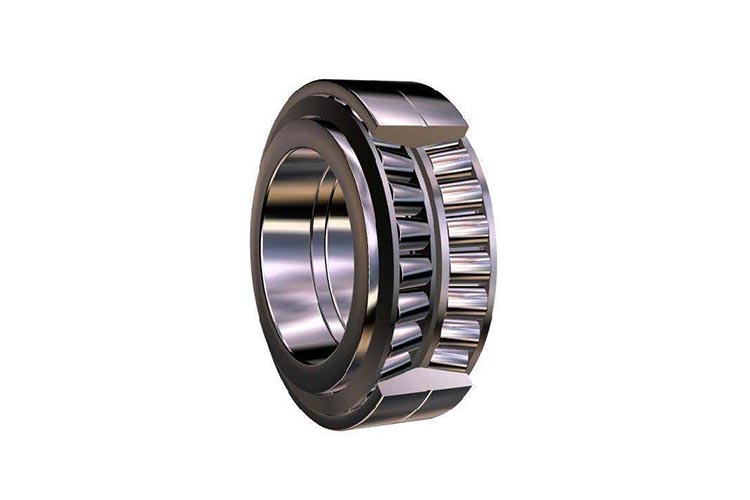

軋機軸承

軋機軸承

軋鋼機軸承,特別是軋機軋輥輥頸軸承,作為軋機設備中的關鍵零件,其可靠性和穩定性直接影響了軋機的使用壽命[21]。目前國產軋機軸承的壽命短,可靠性差,滿足不了客戶需求,這是國內軋機軸承存在的一個共性問題。日本NSK與NTN軸承公司分別開發了表面奧氏體強化技術,即通過增加表層奧氏體含量,開發出了TF軸承和WTF軸承,從而將軸承的壽命提高了6~10倍[22]

大多數軋機輥頸軸承的損壞是由于軋制過程中軋制油和氧化皮侵入軸承內部引起的。未來發展方向就是如何通過材料選擇、優化設計、表面處理來進一步提高軋機軸承的使用壽命、使用溫度和運轉精度。目前國內關鍵軸承選擇采用電渣重熔滲碳軸承鋼來保證軋機軸承的壽命與運轉精度。未來需要進行軋機用GCr15SiMn和G20Cr2Ni4等軸承鋼的超高純真空脫氣冶煉和軸承表層大奧氏體量控制熱處理等技術的研發,以提高軋機軸承的壽命、精度和降低軋機軸承的成本。

1.6 風力發電裝備用軸承

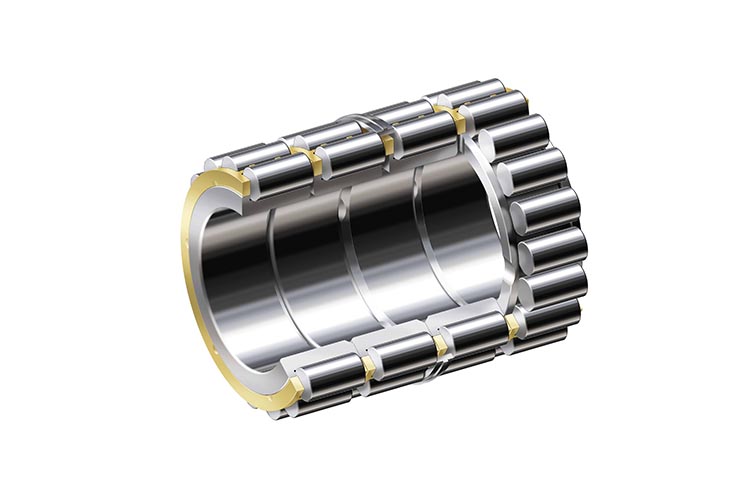

風電變速箱軸承

風電變速箱軸承

軸承屬于風電機組的核心零部件。風電軸承的范圍涉及從葉片、主軸和偏航所用的軸承,到齒輪箱和發電機用的高速軸承。由于風電設備使用環境惡劣、安裝維修維護不便,對軸承零件的質量要求更嚴格。不但要求軸承具有足夠的強度和承載能力,還要求其壽命一般不低于20年[23]。

目前國產風電軸承逐漸形成了規?;?、系列化生產,但僅僅限于風電機組中技術門檻相對較低的偏航軸承和變槳軸承,而無法生產技術含量較高的主軸軸承和增速器軸承;目前中國3MW以下風電機組的批量生產能力達4.5萬套以上,國產替代率已達到80%以上,但對主軸軸承和增速器軸承,基本還是依靠進口。3MW以上的風電機組配套軸承的國產化問題還沒有解決[24]

國外為了提高風電軸承的強度、韌性和使用壽命,采用了新型特殊熱處理鋼SHX(40CrSiMo),對于偏航和變漿軸承,通過表面感應淬火熱處理控制淬硬層深度、表面硬度、軟帶寬度和表面裂紋(尤其是齒根部位)的控制;對于增速器軸承和主軸軸承采用碳氮共滲使零件表面得到較多的穩定殘余奧氏體體積分?jǐn)?shù)(30%~35%)和大量細小的碳化物、碳氮化物,大大提高軸承在污染潤滑工況下的使用壽命[25]

材料質量是決定風電軸承的最重要因素,中國風電軸承與國外的差距,材料是主要因素,其次為風電軸承設計、工藝水平和工藝裝備。未來中國風電主軸軸承和增速器軸承的國產化,需要對風電軸承材料、風電軸承的模擬設計等方面進行研究,解決中國風電機組用主軸軸承和增速器軸承的國產化問題。

參考文獻:

[8] 晁代勇.高速鐵路軸承試驗臺設計研究 [D].洛陽:河南科技大學,2011.

[9] 黎桂華.轎車輪轂軸承性能分析與實驗研究 [D].廣州:華南理工大學,2008.

[10] 馮琴,張先鳴.風電機組中的風電軸承 [J].電器制造,2010(11): 69.

[11] 楊立芳,葉軍.高速加工中的機床主軸軸承技術 [J].軸承,2012(1): 54.

[12] 唐云冰.航空發動機高速滾動軸承力學特性研究 [D].南京:南京航空航天大學,2005.

[13] 趙振業,李春志,李志,等.探索新機理,創新超高強度軸承齒輪鋼 [c] //中國工程院化工、冶金與材料工程學部第五屆學術會議論文集.北京:中國石化出版社,2009: 517.

[14] Zaretsky E V. Bearing and gear steels for aerospace applications [R]. USA: NASA, 1990.

[15] 劉耀中,張松.汽車軸承的材料及熱處理長壽命技術[J].軸承,2010(9): 51.

[16] 肖暉.國外汽車輪轂軸承的發展 [J].現代零部件,2003(1): 67.

[17] 劉汝衛,張鋼,殷慶振,等.汽車輪轂軸承的發展現狀及趨勢 [J].現代機械,2009(6):78.

[18] 葉軍,楊立芳.發展中的軌道交通車輛用軸承 [J].軸承,2013(12): 61.

[19] 姜韶峰,王小龍,袁玉同.精密機床軸承的特點與應用技術 [J].軸承,2011(7): 57.

[20] 姜韶峰.精密機床軸承應用技術 [J].軸承工業,2012(3): 8.

[21] 方名.軋輥頸軸承的正確安裝與維護 [J].設備管理與維護,2010(4): 16.

[22] 王建喜,陳於學,黃志強.鋼鐵工業中軸承技術的發展趨勢 [J].軸承,2006(3): 43.

[23] 馮琴,張先鳴.風電機組中的風電軸承[J].電器制造,2010(11): 69.

[24] 楊曉蔚.風電產業、風電設備及風電軸承 [J].軸 承,2009(12): 54.

[25] 何加群.風電產業和風電軸承 (一)[J].電 氣 制 造,2009(9): 58.
