鋼球的壓碎負荷試驗(二)

鋼球壓碎負荷試驗方法

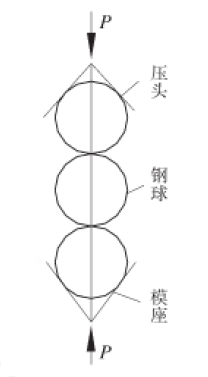

圖1: 鋼球壓碎負荷試驗

圖1: 鋼球壓碎負荷試驗

鋼球壓碎負荷試驗每一組需要三粒相同規格相同尺寸公差的鋼球,每次試驗需要三組共9粒鋼球。試驗時,首先應按鋼球規格大小選用相應的模具,并保持模座、壓頭、鋼球的同軸,如圖1所示。這種模具可用軸承鋼制造,淬回火后的硬度要求60 – 65 HRC。這種模具由模具底座、模具壓頭和模具導筒組成。模具的底座及壓頭應有90o的錐形凹窩,其尺寸應保證將被試驗鋼球直徑的1/3 – 2/3裝在凹窩里。凹窩的表面粗糙度Ra不得大于1.25μm。模具底座一壓頭的90o椎體形的凹窩兩軸線偏差不應大于0.05mm,以保證裝夾時三粒鋼球的同心性。壓頭和導筒是滑動配合,模具底座與導筒應為靜壓配合,這樣在鋼球破壞時不致因振動而產生彈跳現象。

鋼球壓碎負荷試驗機負荷誤差應不大于2%,在2% – 3%時,應修正后再使用,超過3%時應該停止使用。

試驗時,施加負荷的速度隨測試負荷的范圍的不同而改變,如表1為鋼球在常用的試驗機上加荷的速度。施加負荷時應均勻一致,不得突然改變加載速度和中途卸去負荷,當負荷加至接近鋼球規定負荷值的80%時,其速度應比表中速度低20% – 30%。鋼球破碎時,有的試驗機振動很大,從而使指針產生跳動,使讀書不正確,因此要注意鋼球要破碎時的負荷讀數。試驗結束后,將模具由試驗機上取下,將球迅速取出扔到帶蓋的鐵箱內,以防鋼球爆碎而傷人,然后記錄其試驗結果。

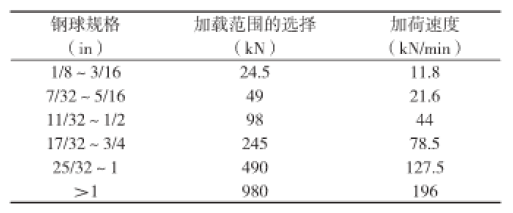

表1: 試驗時的加荷速度

表1: 試驗時的加荷速度

在試驗時,因在模具內裝球不當而脫落或因鋼球裂紋而致使載荷不夠時,應該重新取樣試驗;若試驗時鋼球壓碎負荷已達到規定的標準要求,而在退除負荷時,鋼球發生破碎,則此結果按照合格處理;試驗時,鋼球施加負荷值已超過標準規定,隨鋼球未被壓碎,亦可卸載。若有特殊要求,可將鋼球加荷至壓碎時為止。

在日常的檢驗過程中,正確進行鋼球壓碎負荷試驗,得到正確的結果,是鋼球質量檢驗的一項很重要的工作,對保證軸承的壽命和動態性能也有很大作用。

(作者:李淑鏡,王麗梅,李玉泉 ? 哈爾濱軸承集團公司,黑龍江 哈爾濱 150036)
